執(zhí)行標準：GB/T2965-2010，ASTM B348，ASTM F136/F67
規(guī)格：Φ7~Φ300mm
供貨狀態(tài)：熱加工態(tài)（R），冷加工態(tài)（Y），退火狀態(tài)（M）
供貨單位：陜西華辰鈦業(yè)有限公司
1.概述
TC4合金的名義成分為Ti-6A1-4V，是一種中等強度的α+B型鈦合金。該合金綜合性能優(yōu)異，具有良好的工藝塑性和超塑性，適合于各種壓力加工成形，可采用各種方式的焊接和機械加工，在航空航天工業(yè)中獲得了最廣泛的應用。合金主要在退火狀態(tài)下使用，也可采用固溶時效熱處理，但萍透截面厚度一般不超過25mm，長期工作溫度可達400℃，適用于制造發(fā)動機的風扇、壓氣機盤及葉片，以及飛機的梁、接頭、隔框、緊固件等承力構件。
TC4合金在大氣環(huán)境和海水中均具有優(yōu)良的耐腐蝕性能。合金在430℃以下長時間加熱，表面會形成一層薄且具有保護性的氧化膜，隨著加熱溫度的升高，氧化膜增厚，防護性能變差。
2.材料牌號
TC4。
3.相近牌號
美Ti-6A1-4V（Gr.5）、英IMI318、俄BT6、德TiA6V4
4.TC4材料的技術標準
GB/T 3620.1-2006《鈦及鈦合金牌號和化學成分》查看
GB/T 3620.2-1994《鈦及鈦合金加工產(chǎn)品化學成分及成分允許偏差》查看
GB/T 3621-2007《鈦及鈦合金板材》查看
GJB 2505-1995《航空用鈦及鈦合金板、帶材規(guī)范》查看
GJB 2921-1997《超塑成形用TC4鈦合金板材規(guī)范》查看
GB/T 3623-1998《鈦及鈦合金絲材》查看
GB/T 2965-2007《鈦及鈦合金棒材》查看
GJB 493-1988《航空發(fā)動機壓氣機葉片用TC4鈦合金棒材》查看
GJB 1538-1992《飛機結構用TC4鈦合金棒材規(guī)范》查看
GJB 2218-1994《航空用鈦及鈦合金棒材和鍛壞規(guī)范》查看
GJB 2219-1994《緊固件用鈦及鈦合金棒（線）材規(guī)范》查看
GB/T 16598-1998《鈦及鈦合金餅和環(huán)》查看
GJB 2220-1994《航空發(fā)動機用鈦合金餅、環(huán)壞規(guī)范》查看
GJB 2744-1996《航空用鈦及鈦合金自由鍛件和模鍛件規(guī)范》查看
HB 5224-1982《航空發(fā)動機盤用TC4鈦合金模鍛件》查看
HB 5432-11989《飛機用TC4鈦合金鍛件》查看
HB 7238-1995《鈦合金環(huán)形鍛件》查看
AMS 4928N1993《退火6A1-4V鈦合金棒材、絲材、鍛件和環(huán)件》查看
5.化學成分

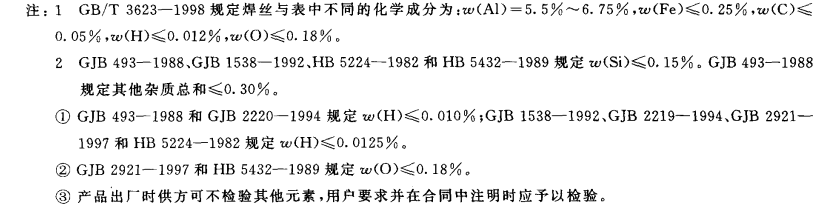

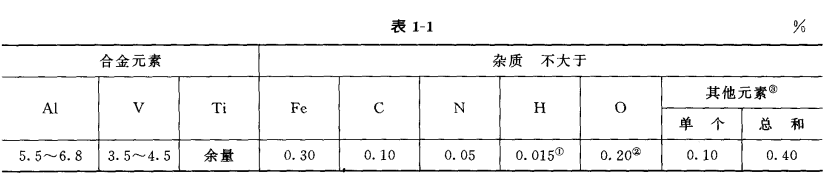

GB/T3620.1—2007規(guī)定的化學成分，見表1-1。
6.熱處理制度
①棒材和鍛件退火：700～800℃，1~2,空冷
②真空退火：700~800℃，0.5~2h，爐冷至200℃以下允許出爐空冷，爐內(nèi)絕對壓強應不大于9×102Pa。
③固溶處理：910~940℃，0.5~2h,水。
④時效：520~550℃，2~4h,空冷。去應力退火。
⑤去應力退火：完全去應力退火：600～650℃，1~4h,空冷；不完全去應力退火：500～600℃，0.5~3h，空冷。去應力退火可以在空氣爐或真空爐中進行。
7.規(guī)格和狀態(tài)

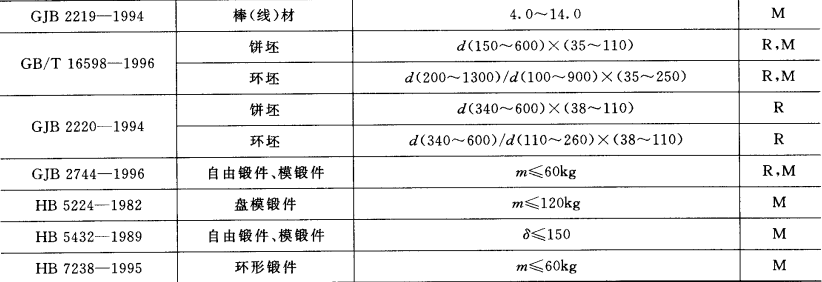

品種規(guī)格及供應狀態(tài)，見表1-2
8.熔煉與鑄造工藝
鑄錠應該經(jīng)過兩次以上真空自耗電極電弧爐熔煉。發(fā)動機轉(zhuǎn)子零件用料應經(jīng)過三次熔煉。合金元素V以A1-V中間合金方式加入。自耗電極的焊接嚴禁使用鎢極氬弧焊，采用氬氣保護等離子焊接方法。
9.應用概況與特殊要求
1）應用概況
TC4鈦合金在國內(nèi)是20世紀60年代初期開始研制生產(chǎn)的，現(xiàn)已廣泛用于制造航空發(fā)動機風扇和壓氣機的盤與葉片，以及飛機結構中的各種承力梁、框、接頭和緊固件等。
2）特殊要求
①初生α相數(shù)量 TC4合金的力學性能與初生α相數(shù)量和形態(tài)有密切關系，一般講，初生α相含量越多，室溫拉伸塑性和疲勞性能越好;初生α相數(shù)量越少，則高溫持久、蟠變和斷裂韌度越好。為了獲得優(yōu)異的綜合性能,初生α相含量通常希望控制在15%～50%范圍內(nèi)。如果初生α相含量超過這個范圍，允許在正常退火之前增加一次高溫固溶處理，即在β轉(zhuǎn)變溫度以下30~60℃保溫1h，隨后空冷或水冷。當初生α相含量過少時，只能通過在兩相區(qū)的重新熱變形來提高初生α相含量。
②氧含量影響 隨著氧含量的增加,TC4合金的抗拉強度明顯提高，拉伸塑性和斷裂韌度急劇下降。氧含量過高還會導至焊接性能變差。因此，在保證強度水平的前提下，應將氧含量控制在較低的范圍內(nèi)。特別是用于低溫下工作的各種容器，應該選用w(O)≤0.13%的TC4合金材料。
③接觸腐蝕當TC4鈦合金零件與鋁合金和結構鋼零件接觸時，特別是在一定的腐蝕介質(zhì)條件下，鋁合金和結構鋼零件由于電極電位較負，作為接觸偶的陽極，會遭受加速腐蝕和破壞。因此，在TC4鈦合金零件與鋁合金或結構鋼零件之間，應采取加墊防接觸腐蝕膠布等防護措施。TC4合金零件嚴禁與鉛、鋅、鎬、錫、銀、等金屬的零件或工具接觸。
④微動磨蝕破壞TC4合金由于耐磨性較差，當零件發(fā)生微動磨蝕時，會引起疲勞強度的迅速下降。為減少微動磨蝕，在TC4合金零件與其他金屬零件的配合面之間，應涂潤滑脂、油漆，或?qū)⒑辖鹆慵砻孢M行陽極化處理。
⑤為確保TC4合金零件在使用過程中的可靠性,對于制造壓氣機盤、葉片和飛機結構件用的棒材、鍛壞、自由鍛件和模鍛件，必須進行超聲探傷。航空發(fā)動機用模鍛件探傷，一般采用平底孔直徑為0.8mm的標準樣塊；飛機結構用模鍛件探傷，一般采用平底孔直徑為1.2mm的標準樣塊。
10.物理和化學性能：
★物理性能
1）熱性能
①熔化溫度范圍：1630~1650℃

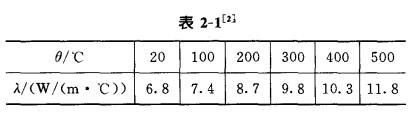

②熱導率：見表2-1。
③比熱容見表2-2。

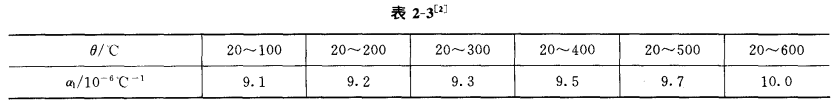

④線膨脹系數(shù)見表2-3。
2）密度：4.44g/cm3

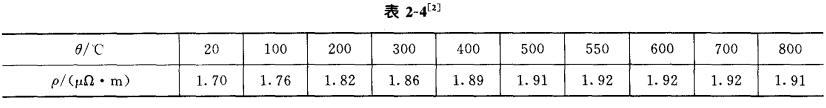

3）電性能電阻率見表2-4。
4）磁性能無磁性。在1592A/m磁場強度條件下的磁導率m=1.00005H/m。
★化學性能
1）抗氧化性能
TC4鈦合金在430℃以下長時間加熱，形成很薄而且具有保護性的氧化膜。隨著加熱溫度的升高，氧化膜增厚，同時其保護性變差。合金在700℃加熱2h后，氧化膜厚度達到25um。在800℃以上的溫度加熱形成疏松的氧化層。在1000℃加熱1h后，氧化層的厚度達到0.65mm。
2）耐腐蝕性能

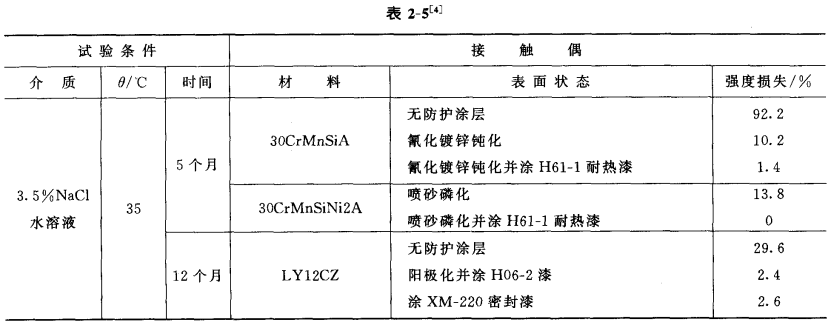

①TC4鈦合金與結構鋼和鋁合金的接觸腐蝕性能見表2-5

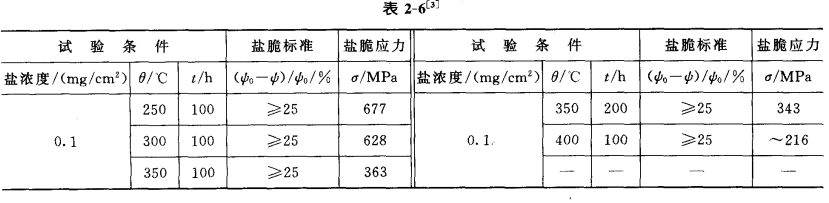

②熱鹽應力腐蝕性能見表2-6。
3）力學性能

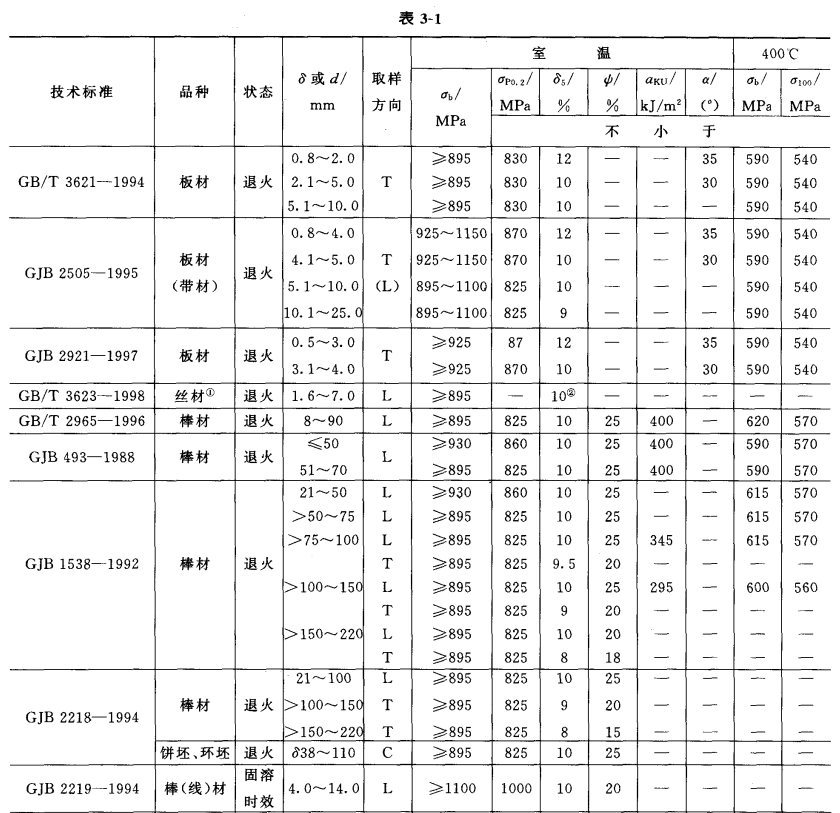

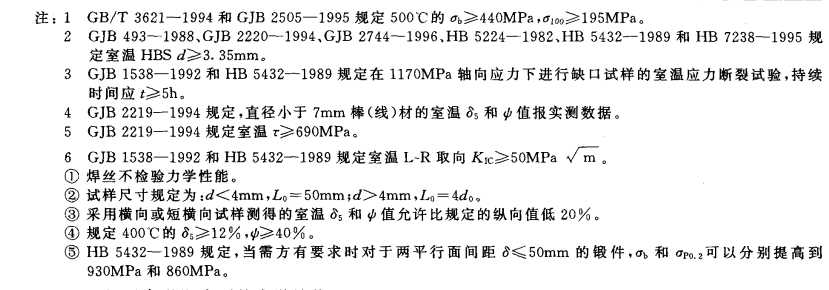

技術標準規(guī)定的性能見表3-1。
室溫及各種溫度下的力學性能
①硬度退火狀態(tài)的室溫硬度HBS255～341；固溶時效狀態(tài)的室溫硬度HBS293～3615。
②拉伸性能

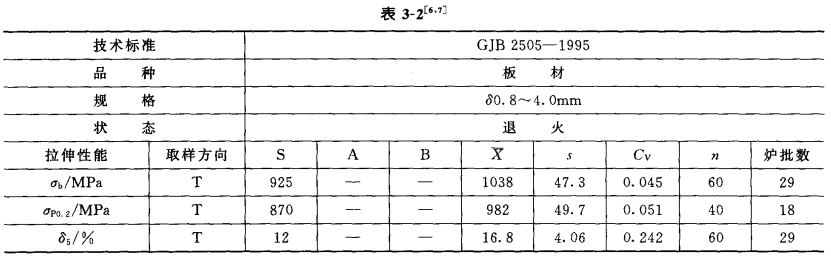

板材的室溫拉伸性能統(tǒng)計值見表3-2。

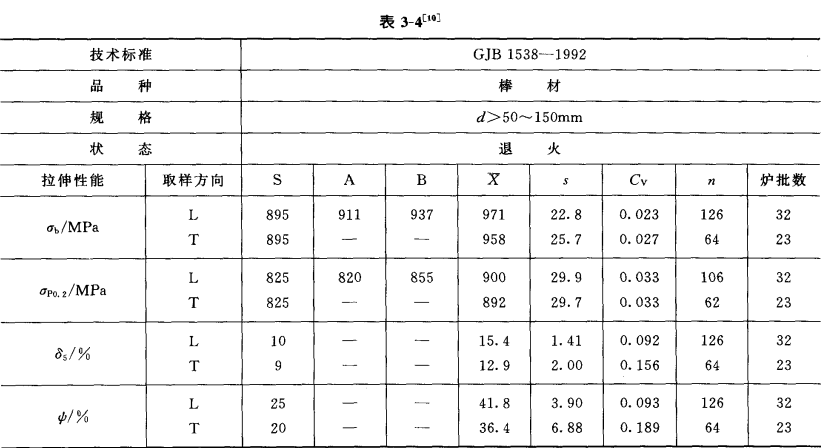

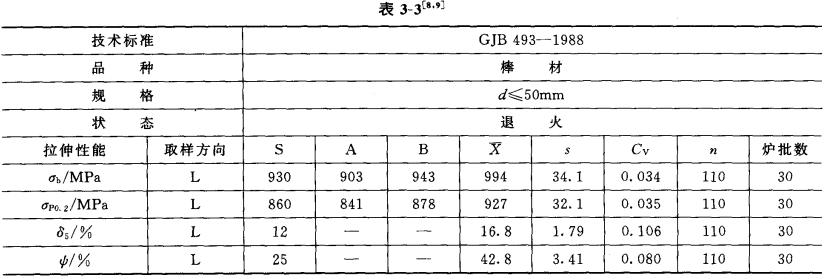

棒材的室溫拉伸性能統(tǒng)計值見表3-3和表3-4。

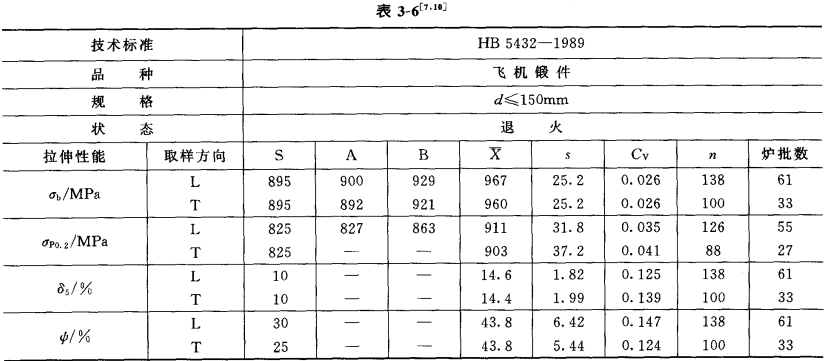

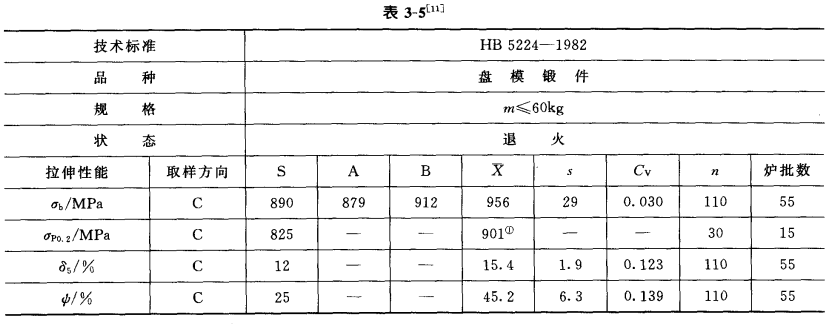

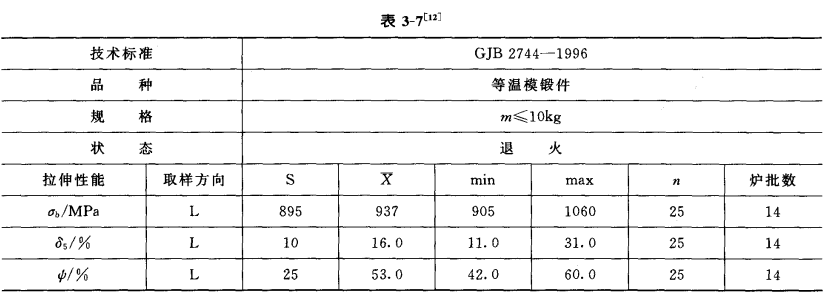

鍛件的室溫拉伸性能統(tǒng)計值見表3-5、表3-6和表3-7。

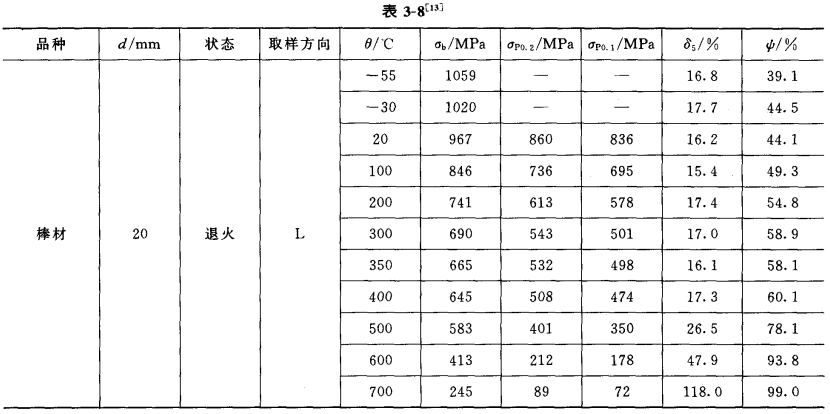

各種溫度下的拉伸性能見表3-8。
取樣方向?qū)煨阅艿挠绊懸姳?-9。

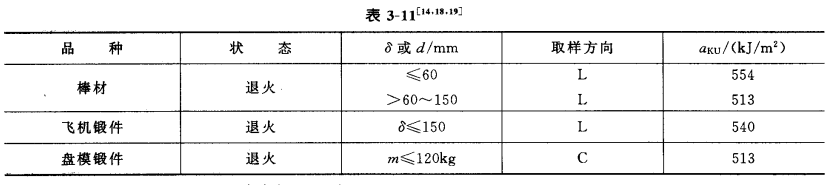

沖擊性能室溫沖擊韌性見表3-11。
各種溫度下的沖擊韌性見表3-12。

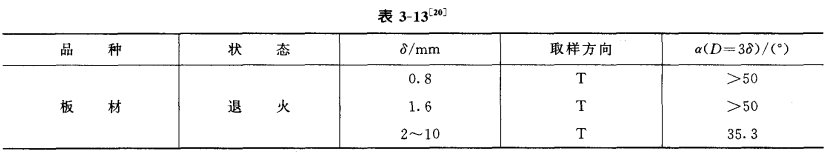

彎曲性能室溫彎曲角見表3-13。
扭轉(zhuǎn)與剪切性能：

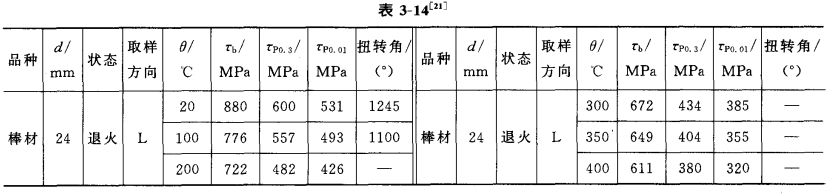

扭轉(zhuǎn)性能見表3-14。

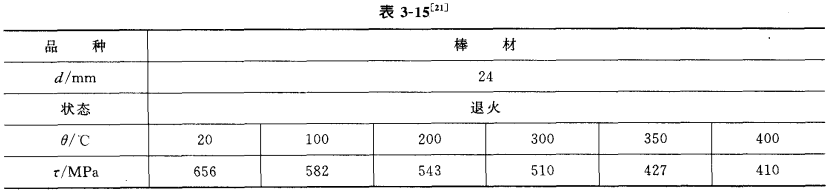

剪切性能見表3-15。

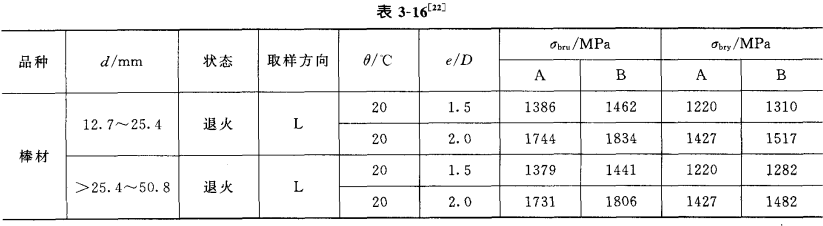

承載性能見表3-16。

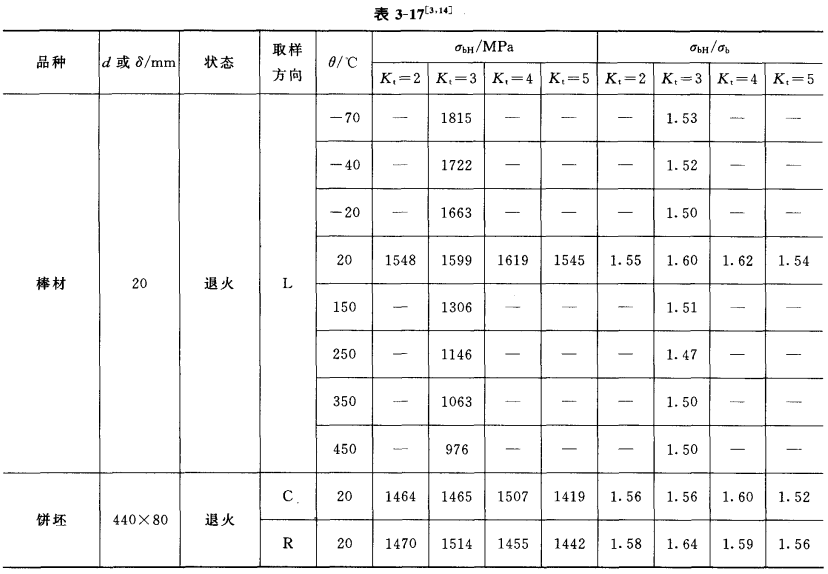

應力集中見表3-17。
11.應用：
TC4（Ti-6A1-4V）鈦合金是由美國于1954年研制成功的Ti-AI-V系α-B型鈦合金，含有6%的α穩(wěn)定元素A1和4%的B穩(wěn)定元素V。TC4鈦合金名義成分的鋁當量為7.0，錯當量為2.9。Al在Ti-A1-V系中通過固溶強化α相提高合金的室溫強度和熱強性能，而V是鈦合金中既提高強度又改善塑性的少數(shù)合金元素之一。V對鈦合金塑性的有利影響，是因為它不像大多數(shù)合金元素那樣增大α鈦晶格c/a軸的比值，而是減小該比值，從而提高α相的塑性變形能力。此外，V還能抑制α超結構相的形成，避免在長時間使用過程中出現(xiàn)合金脆化。
TC4鈦合金的主要特點是優(yōu)異的綜合性能和良好的工藝性能。TC4鈦合金具有中等的室溫和高溫強度，良好的螨變抗力和熱穩(wěn)定性，較高的疲勞性能和海水中的裂紋擴展抗力，以及滿意的斷裂韌性和熱鹽應力腐蝕性能，對氫的敏感性也比TC2、TCI合金小，適合制造從-196℃到450℃溫度范圍內(nèi)工作的各種零件，特別是采用損傷容限原則設計的零部件。
TC4鈦合金還具有優(yōu)良的工藝塑性和超塑性，適合于用各種壓力加工方法進行成形，并采用各種方式進行焊接和機械加工。
TC4鈦合金的主要半成品形式是棒材、鍛件、薄板、厚板、型材和絲材等。該合金主要在退火狀態(tài)下使用，也可以采用固溶時效處理進行一定程度的強化，然而濃透截面一般不超過25～30mm。作為一個多用途材料，TC4鈦合金在航空航天工業(yè)和各民用行業(yè)都獲得了廣泛的推廣應用。全世界Ti-6A1-4V合金半成品的產(chǎn)量占各種鈦合金半成品總產(chǎn)量的一半以上，在航空航天工業(yè)中超過80%。所以，TC4鈦合金的研究工作、組織性能分析、生產(chǎn)和使用經(jīng)驗最為充分。在討論鈦合金的技術時常常把TC4作為鈦合金的典型代表，例如，比強度高、抗氧化、耐腐蝕、耐低溫等。目前，針對不同的使用條件和工藝要求，各國都出現(xiàn)了許多Ti-6A1-4V鈦合金的改型，如TC4ELI、TC4-DT，其主要區(qū)別是不同的Al、V含量和較低的
間隙元素雜質(zhì)含量。
TC4鈦合金在航空航天中主要用于制造飛機結構中的各種梁、隔框、滑軌、起落架梁，航空發(fā)動機的風扇和壓氣機盤、葉片，航天火箭的殼體、壓力容器，以及各種類型的緊固件。用TC4鈦合金代替30CrMnSiA結構鋼，可以實現(xiàn)減輕零件質(zhì)量約30%。TC4鈦合金適合制造-196℃到450℃溫度范圍內(nèi)要求中等強度和高綜合力學性能的零部件。
TC4鈦合金退火狀態(tài)10000h工作壽命的最高工作溫度可達450℃，而熱處理強化狀態(tài)3000h工作壽命的最高工作溫度為400℃。即使在-196℃的低溫，TC4鈦合金仍具有良好的塑性和韌性。
TC4鈦合金在民用行業(yè)中也獲得了廣泛應用。例如，電力工業(yè)中的燃氣輪機葉片，造船工業(yè)中的船舶推進器，海洋工程中的近海油田鉆井平臺，化學工業(yè)中的各種耐蝕泵，醫(yī)學中的人工植人物，各種防彈裝甲以及運動器材中的高爾夫球頭等。
TC4鈦合金在汽車工業(yè)中有著很大的應用前景。TC4鈦合金可用于制造汽車車架、曲柄軸、連桿、螺栓、進油閥和懸架彈簧等。限制TC4鈦合金在汽車工業(yè)中大量應用的主要因素是價格。已經(jīng)研制成功的低成本Ti62S（Ti-6Al-1.7Fe-0.1Si）鈦合金，其力學性能和工藝塑性與TC4鈦合金相當。
